Calibrando o monitor com Argyll+dispcalGUI

Pictus · Abril 7, 2011, 1:13am

Apresenta resultado superior ao software default da Datasoft ou X-rite.
Os neutros ficam realmente neutros, se não existir alguma deficiência no monitor ou calibrador.

Para ter uma ideia dos valores para calibrar, leia o review do seu modelo de monitor em
http://www.tftcentral.co.uk/reviews.htm ou http://www.prad.de/en/monitore/reviews.html
se não existir, azar…

Argyll http://www.argyllcms.com/
dispcalGUI DisplayCAL—Display Calibration and Characterization powered by ArgyllCMS

Uso a versão standalone e considero o esquema via “Zero Install” HORRÍVEL!

Descompactei para [b]c:\Argyll\ e c:\Argyll\dispcalGUI[/b] sem o numero das versões nos nomes!!

Agora tem que instalar o driver do Argyll, veja a parte USB Instruments: em
Argyll Installation on Microsoft Windows (o ColorMunki Display/i1 Display Pro não precisa)

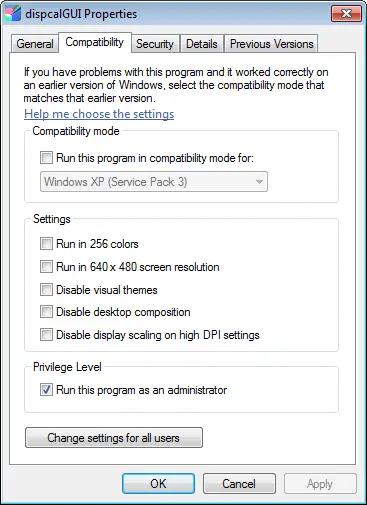

No Windows Vista/7 tem que executar o dispcalGUI.exe como administrador, clica com o botão do
lado direito do mouse no C:\Argyll\dispcalGUI\dispcalGUI.exe vai em “Compatibility” e marca
“Run this program as an administrator”

Ao executar o dispcalGUI pela primeira vez, vai em File>Locate Argyll CMS executables e aponte para c:\Argyll\bin\

Vai no menu>Options e habilita o “Show advanced calibration Options”
Configure como na imagem abaixo e clica em “Calibrate & profile”

http://i.imgur.com/lBLiMyp.png

http://i.imgur.com/5HU5R8f.png

http://i.imgur.com/vsoY5l9.png

Teoricamente a opção do Profile Type em “Curves + matrix” apresenta melhores cores e a opção
“Single Curve + Matrix” melhores neutros, como muitas variáveis influenciam no resultado, só
experimentado para saber qual é a melhor.
Um notebook provavelmente não vai ter como alterar os canais RGB, então em Whitepoint
selecionar “Color temperature” 6500K “Daylight”

http://i.imgur.com/5600Wfe.png

Para quem usa com o i1DisplayPro/Munki, vai no menu>Tools>Import colormeter corrections>AUTO
depois selecione a opção correta para seu monitor em Correction. (primeiro tem que instalar o soft da Datacolor/x-rite)
Também pode experimentar usar as correções customizadas do dispcalGUI, basta clicar ali no ícone do planeta Terra.

A opção correta depende do tipo de iluminação do painel, com o i1DisplayPro/Munki se for LED vai ser “WLED AC LG Samsung”
se for Wide Gamut(Dell U2410) vai ser “WG CCFL NEC241 271.”

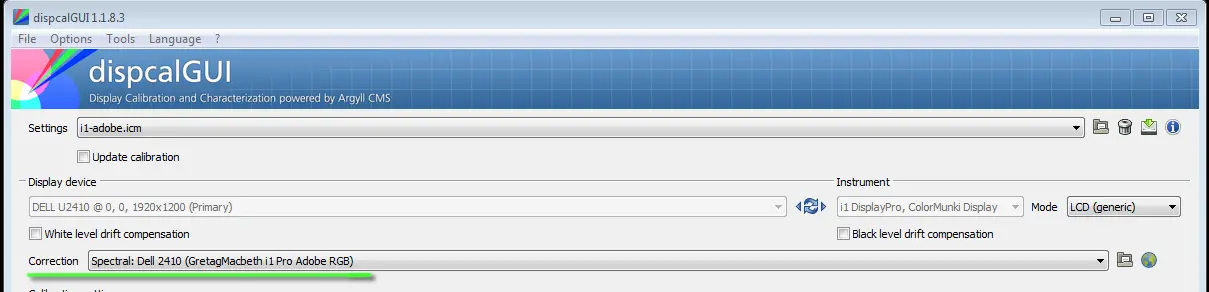

Para o Spyder4/5 depois de importar, vai usar o Mode ao invés do Correction!
Do DisplayCAL—Display Calibration and Characterization powered by ArgyllCMS
“Converts matrices from other softwares to Argyll’s CCMX / CCSS formats and adds them to the corresponding dropdown menu. Currently iColor Display, i1 Profiler, ColorMunki Display and Spyder 4/5 softwares are supported. If they are installed or the CD / disk image is mounted, the correct file(s) can in most cases be imported directly, otherwise they can be downloaded automatically. Please note: The colorimeter corrections imported from Spyder 4/5 software are only usable with the Spyder 4/5 and need to be selected in the measurement Mode dropdown instead of the colorimeter corrections dropdown.”

http://i.imgur.com/YcTYriG.png

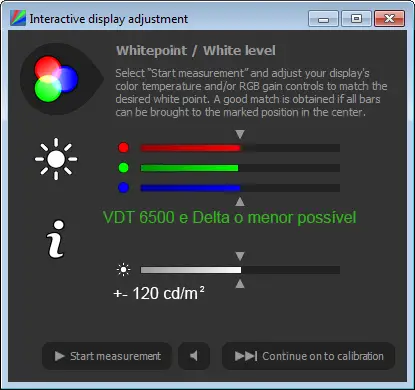

Posiciona o calibrador e clica em “Start measurement”

-Clica em “Whitepoint / White level” e espera 5 segundos
-Clica em “Start measurement”
-Ajusta os canais RGB do monitor para ficar com 6500K e com o menor delta possível.
-As 3 barras coloridas tem que ficar no mesmo nível.
Se for notebook provavelmente só vai ter a opção de ajustar o brilho…
-Ajusta o brilho para ficar com ± 120 cd/m2
-Quando estiver satisfeito, clica em “Stop measurement” e depois em “Continue on to calibration”

Quando o processo terminar, que pode demorar 15/19 minutos com um i1Display Pro e 2 horas
com um Spyder3

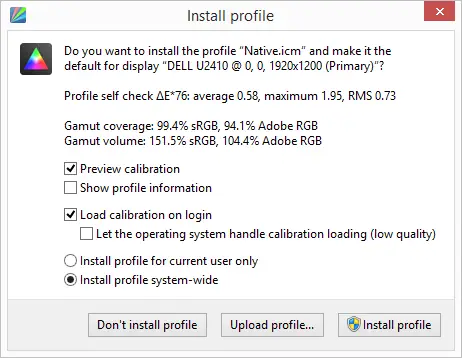

Para verificar o resultado vai em Verification e clicar em Measurement report.

http://i.imgur.com/34LUFjy.png

Melhor desinstalar o software original do calibrador e ter certeza de que não tem nenhum outro
LUT loader no startup, pode usar o (ver o TAB Logon)
Antes de desinstalar o software original, não esqueça de importar as correções para
Spyder4/i1DisplayPro/Munki (menu>Tools>Import colormeter corrections>AUTO)

Monitor adequado+calibrador decente+soft eficiente, depois de calibrado a parte mais escura dos neutros não deve ter nenhuma
coloração e os gradientes devem ser suaves, em monitores não profissionais adicione 1% de ruído(Photoshop) que a gradação fica suave.

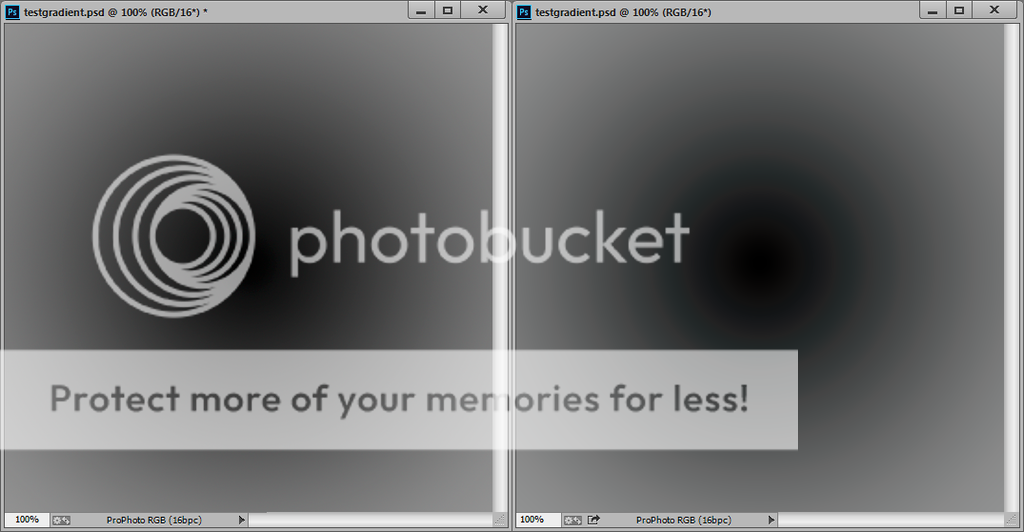

A imagem abaixo deve ser vista no Photoshop ou algum programa de edição.

Gradiente com ruído para monitores menos “perfeitos”

https://dl.dropboxusercontent.com/u/4686872/grad_noise.png

Verifique tb em Photo Friday: Monitor Calibration Tool e Monitor Calibration Tests: Luminance Sensitivity

No FireFox vejo ± a partir do #6, no Photoshop vejo tudo.

http://i.imgur.com/SNCTFgt.jpg

Recomendo imprimir uma prova em algum lugar de qualidade(Fine Art) para usar como referência.
Do Color Management Tools and Utilities pega o “updated version of the original PhotoDisc target”
O link direto https://www.drycreekphoto.com/tools/test_images/DCP-TestImage.zip (Adobe RGB)
Gosto tb do File sharing and storage made simple

Um truque que pode melhorar a calibração no Dell U2410:
-Desliga o monitor
-Manter 1 dedo no segundo e quarto botão
-Liga o monitor e espera a imagem aparecer
Pronto, agora ao pressionar o primeiro botão vai aparecer o ‘Factory Menu’, se
desligar o monitor vai ter que refazer o processo de novo.
As vezes é preciso desconectar o cabo USB e DisplayPort para o ‘Factory Menu’ aparecer…
ATENÇÃO!
A primeira coisa a ser feita é fotografar a tela e/ou anotar os valores pq o
reset não vai alterar o que foi modificado!!

o
o ←
o
o ←
o
Power

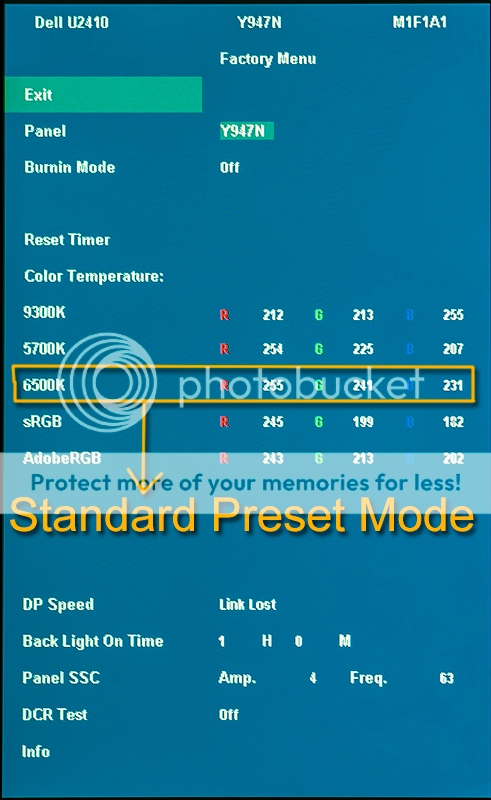

Os valores RGB do 6500K são os valores do Standard Preset Mode

OBS, calibrando o Adobe RGB ou o sRGB pode apresentar um resultado melhor na gradação do que o Standard
por terem o gamma mais próximo de 2.2, mas em cores o melhor é o Standard.
Talvez seja necessário habilitar o Black point compensation no dispcalGUI e usar o Profile Type em “Curves + matrix”.

Meu ultimo profile para o Dell U2410
https://dl.dropboxusercontent.com/u/4686872/U2410-cal.ZIP
A versão LUT é para usar com Lightroom/Photoshop
A versão single-curve para todo o resto.

Para poder usar o meu profile vai ter que ajustar o monitor no esquema:
Preset Mode = Standard
Brightness = 35
Contrast = 60

No “Factory Menu” alterar os valores do 6500K para:
R = 204
G = 208
B = 210

Update:

Para usar qualquer coisa que não seja Photoshop e afins, prefiro usar o profile mais simples “Single Curve + matrix”

http://i.imgur.com/t3F8ai7.png

Para profile LUT, manda logo fazer com um monte de “Patches”.
Se trabalha com sRGB (independe do tipo de monitor)

http://i.imgur.com/K6M97u9.png

Se trabalha com Adobe RGB (independe do tipo de monitor)

http://i.imgur.com/xfRKryQ.png

Se trabalha com ProPhoto RGB (independe do tipo de monitor)

http://i.imgur.com/OVVs2TB.png

Para quem usa HDMI Correcting HDMI Colour on Nvidia and AMD GPUs - PC Monitors

Para evitar problemas no Photoshop, vai no menu Edit>Preferences>Performance>Graphics Processor Settings>Advanced Settings>Drawing Mode = Basic

https://forums.adobe.com/servlet/JiveServlet/downloadImage/2-8236984-851403/900-532/PS-GPU.png

https://forums.adobe.com/message/6246279#6246279

caranga · Abril 29, 2011, 12:22am

Também estou com mesmo problema!com spider3 express qdo conecto usb no xp é plug&play e ele instala auto o drive datacolor e diz dispositivo esta pronto pra usar ,quando tento instalar ou atualizar o drive com o argyll no Windows XP me diz que não precisa de uma versão do drive mais atual,quando executo o DispcalGUI e clico em “Start measurement” aparece essa mensagem de erro tentei por este link aqui http://www.marcelpatek.com/argyll.html

Pictus · Abril 29, 2011, 3:10am

Siga ao pé da letra as instruções em Argyll Installation on Microsoft Windows
Se não instalar o driver do Argyll, não vai funcionar!
Com o driver do Argyll instalado, se o dispcalGUI não encontrar o Spyder, tira e recoloca
o plug USB que resolve, mas tem que ser na mesma porta USB em que instalou o driver, no XP não
lembro, mas no Win 7 cada porta pode usar um driver diferente… O driver da Datacolor instala
em todas as portas e o do Argyll só na porta no qual estava conectado o Spyder.

Vídeo como instalar o driver no Win7
http://www.mundofotografico.com.br/outros/artigosetutoriais/pictus/zona/Dirver-Argyll-Win7.mp4

caranga · Abril 30, 2011, 10:07pm

Consegui instalar e rodar a calibração,não consegui deixar em 6500K aproximado, ficou em 73xxK e zerou o delta e como tinha Eu de sair ,resolvi rodar a calibração assim mesmo, demorou bem! quando sai ja estava em 35min,quando voltei estava pronto e salvei o perfil,bom é minha 1ª calibração na próxima ja vou pegando o jeito. A calibração ficou muito melhor que feita anteriormente com datacolor que não leva nem 5 min agora é visualmente muito mas muito agradavel ver as fotos após a calibração e olhando pelas pag. indicadas aqui nos post é muito diferente também recomendo a calibração o Argyll.
Abraço.

Pictus · Abril 30, 2011, 10:37pm

Já que não está conseguindo ficar perto dos 6500K, talvez seja
melhor mudar o Whitepoint de Native para Temperature - 6500K - Daylight

MacLeod · Maio 4, 2011, 12:44am

Muito bom o tutorial!

Estou iniciando em calibração e gostaria de saber qual a diferença do “Calibrate only” para o “Calibrate & profile”.

O que eu perco deixando de fazer o perfil de cores?

Um monitor calibrado, mas sem o perfil de cores, não é capaz de alcançar whitepoint, black e white levels, e tone curve corretos?

Obrigado!

Pictus · Maio 4, 2011, 8:44am

A resposta está lá na documentação do Argyll Calibration vs. Characterization
e dispcalGUI DisplayCAL—Display Calibration and Characterization powered by ArgyllCMS
e aqui talvez mais fácil de entender http://www.cambridgeincolour.com/forums/thread7036.htm#post78779

MacLeod · Maio 4, 2011, 3:10pm

A leitura indicada ajudou bastante, mas às vezes é um pouco técnica para quem está começando.

Basicamente eu tenho um monitor que uso tanto no PC como no XBOX 360 e gostaria de ajustá-lo corretamente com o Panton Huey, nos seguintes cenários:

Uso geral no Windows.
Edição fotográfica com Photoshop.
Reprodução de vídeo.
Jogos no PC.
Jogos no X360.

Para uso geral e edição fotográfica um perfil pode ser usado sem problemas, já que o Windows e Photoshop fazem o gerenciamento de cores.

Já para os outros cenários ocorre o seguinte:

A) No PC alguns players de vídeo ignoram o perfil quando em tela cheia.
B) No PC os jogos ignoram o perfil após alguns segundos.
C) No sistema interno do X360 não é possível criar qualquer perfil.

Talvez alguma aplicação possa forçar a utilização do perfil nos vídeos e jogos do PC, mas no X360 só poderá ser utilizada a calibração.

Assim, qual seria a melhor solução? Calibrar com a melhor qualidade possível e esquecer do perfil? O quanto se perde sem o perfil, se o monitor conseguir um delta baixo em relação ao alvo da calibração?

Desde já agradeço!

Pictus · Maio 4, 2011, 4:56pm

Mais fácil do que isto não tem Monitor Calibration for Photography

A) Não conheço nenhum player que tenha gerenciamento de cor decente, o menos pior é o MPC-HC

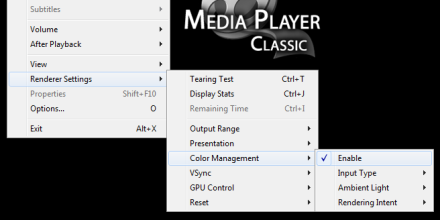

Ultimas versões Media Player Classic Home Cinema (x86/x64) - XvidVideo.RU
